Патрубок вентиляционный ПВ
Патрубок вентиляционный резервуарный переферийный ПВР-П
Применение
Патрубки вентиляционные ПВ предназначены для вентиляции и исключения попадания посторонних предметов внутрь резервуаров с темными нефтепродуктами (кроме сырой нефти) и масел.
Характеристики
Конструкция рассчитана на условное давление 0,1-0,25 МПа; Медная или нержавеющая защитная сетка.
Исполнения
По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в исполнении УХЛ, У категории размещения 1 по ГОСТ 15150-69.
|
Техническиехарактеристики |
||||||
|
Наименование параметров |
ПВ-150 |
ПВ-200 |
ПВ-250 |
ПВ-300 |
ПВ-350 |
ПВ-500 |
|
Условный проход, мм |
150 |
200 |
250 |
300 |
350 |
500 |
|
Пропускная
способность, м3/ч, не менее при разряжении 250 МПа |
450 |
750 |
1000 |
1400 |
2500 |
3500 |
|

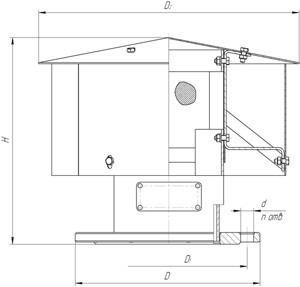

Габаритные размеры, мм, не более |
||||||
|
Диаметр, D2 |
362 |
320 |
400 |
480 |
600 |
800 |
|
Высота, H |
290 |
280 |
350 |
420 |
630 |
725 |
|
Присоединительные размеры, мм, не более |
||||||
|
Межцентровое расстояние, D1 |
225 |
280 |
335 |
395 |
445 |
600 |
|
Диаметр отверстий, d |
18 |
18 |
18 |
22 |
22 |
22 |
|
Количество отверстий, n, шт. |
8 |
8 |
12 |
12 |
12 |
16 |
|
Температура эксплуатации, С |
От -70 до +45 |
|||||
|
Условное
давление в конструкции, Мпа |
0,1 – 0,25 |
|||||
|
Масса*, кг, не более |
11 |
25 |
30 |
35 |
40 |
50 |
|
*
Масса указана для исполнения из углеродистой стали |
||||||
