Применение

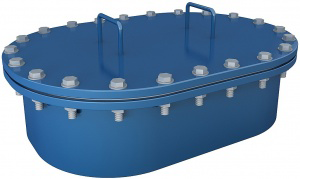

Люк-лаз (ЛЛ) обеспечивает доступ в резервуар для проведения осмотра, ремонта и чистки резервуара.
Люк-лаз комплектуется усиливающей накладкой для укрепления места монтажа люка-лаза в резервуар.
Крышка люка крепится к фланцу через прокладку из маслобензостойкой резины, обеспечивая герметичность соединения.
Исполнения
По устойчивости к воздействию климатическим факторам внешней среды люки световые изготавливаются в климатических исполнениях У, УХЛ и Т категории размещения 1 по ГОСТ 15150-69.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||
|
Наименование
параметров |
Круглый
ЛЛ-600 |
Круглый
ЛЛ-800 |
Овальный
ЛЛ-600х900 |
Овальный
ЛЛ-900х1200 |
|
Условный проход, DN |
600 |
800 |
— |
— |
|
Размеры овала, мм, не более |
— |
— |
600х900 |
900х1200 |
|

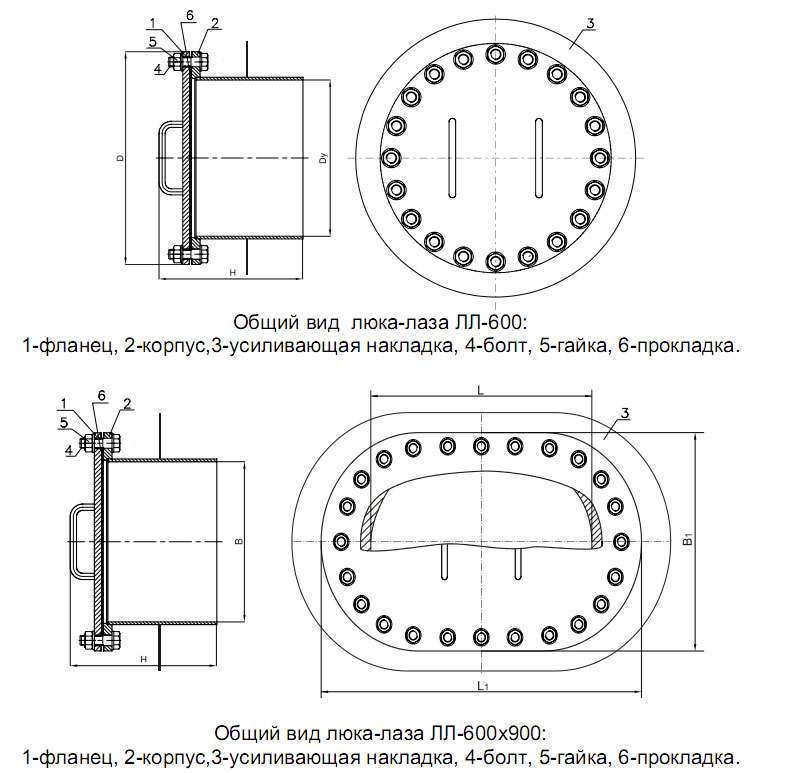

Габаритные
размеры люков без поворотного устройства, мм, не
более: |
||||
|
диаметр наружный, D длина, L ширина, B высота, H диаметр усиливающей накладки, DН длина усиливающей накладки, L1 ширина усиливающей накладки, B1 |
755 — — 440 1260 — — |
975 — — 440 1640 — — |
— 1058 755 440 — 1800 1300 |
— 1400 1100 440 — 2300 2000 |
|
Масса, кг, не более |
170 |
240 |
280 |
380 |
|
Габаритные размеры люков с поворотным устройством, мм, не более (остальное см. для люков без поворотного устройства) |
||||
|
длина, L ширина, B |
930 1060 |
1140 1360 |
1190 1060 |
— — |
|
Масса, кг, не более |
210 |
280 |
320 |
— |
